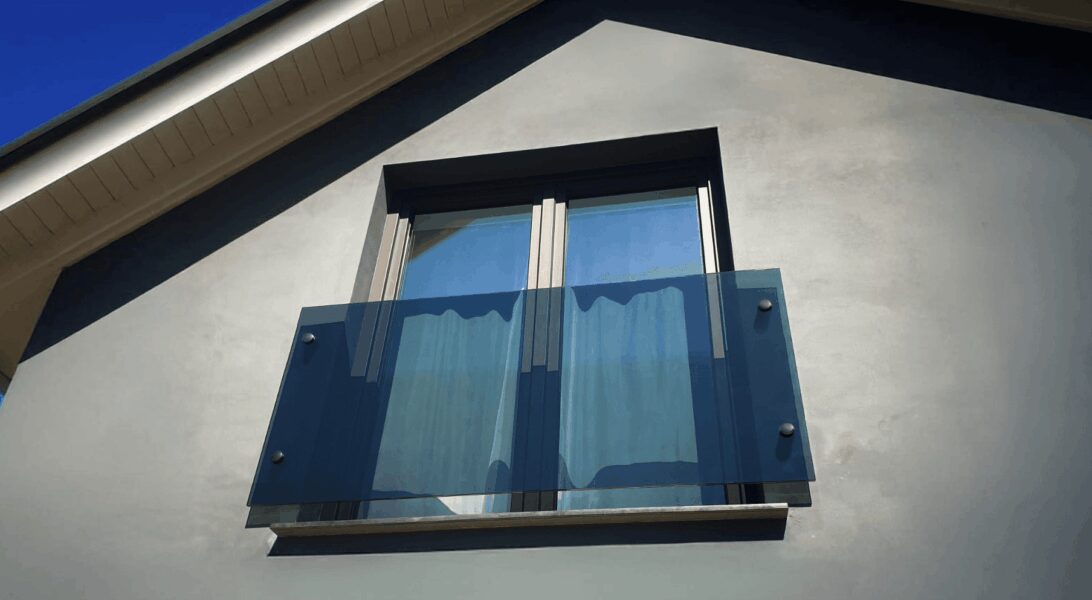

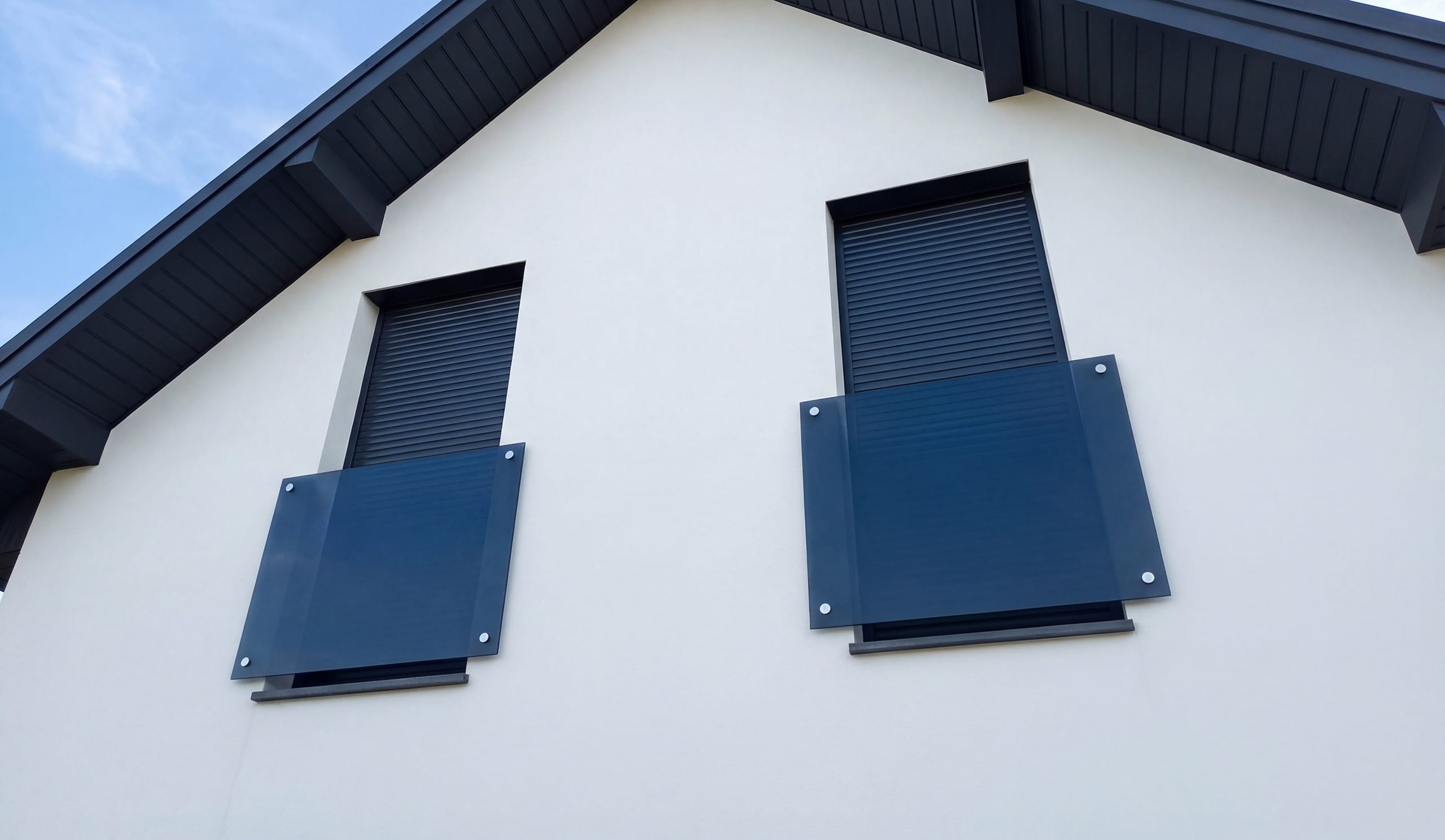

Balkon francuski na rotulach
Szklane zabezpieczenie okna bez ingerencji w gotową elewację. Sprawdź balkon francuski na rotulach z prętem M20.
Poznaj nasz produkt →Balkon francuski szklany na rotulach – montaż natynkowy po zakończeniu prac elewacyjnych
Balustrada okienna szklana na rotulach to system mocowania balkonu francuskiego przeznaczony do montażu natynkowego po zakończeniu prac elewacyjnych, bez konieczności ingerencji w wykończenie elewacji. Pręt gwintowany M20 ze stali nierdzewnej przechodzi przez warstwę izolacji termicznej do ściany, a rotula fi 50 utrzymuje taflę szkła od zewnątrz. Idealne rozwiązanie dla budynków z gotową elewacją, gdzie typ Zetka nie jest już możliwy do zastosowania.
Dlaczego warto wybrać balkon francuski na rotulach?

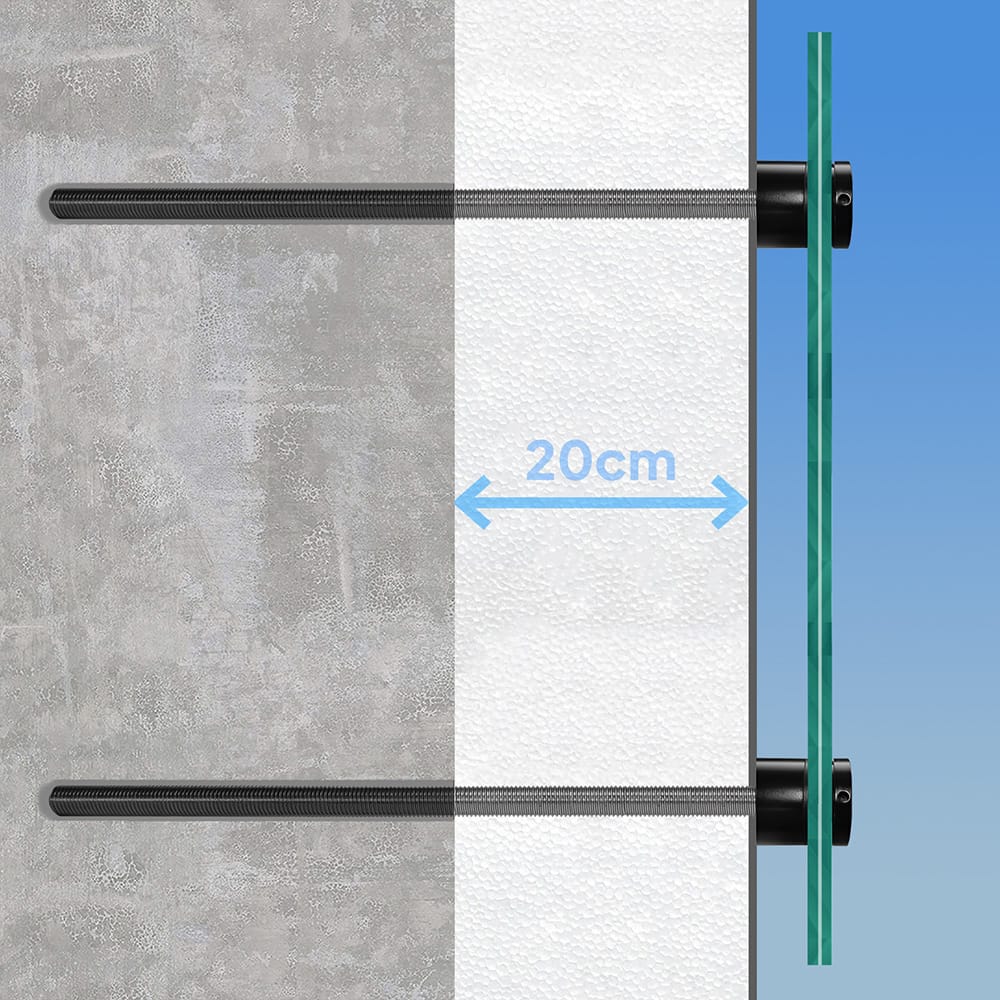

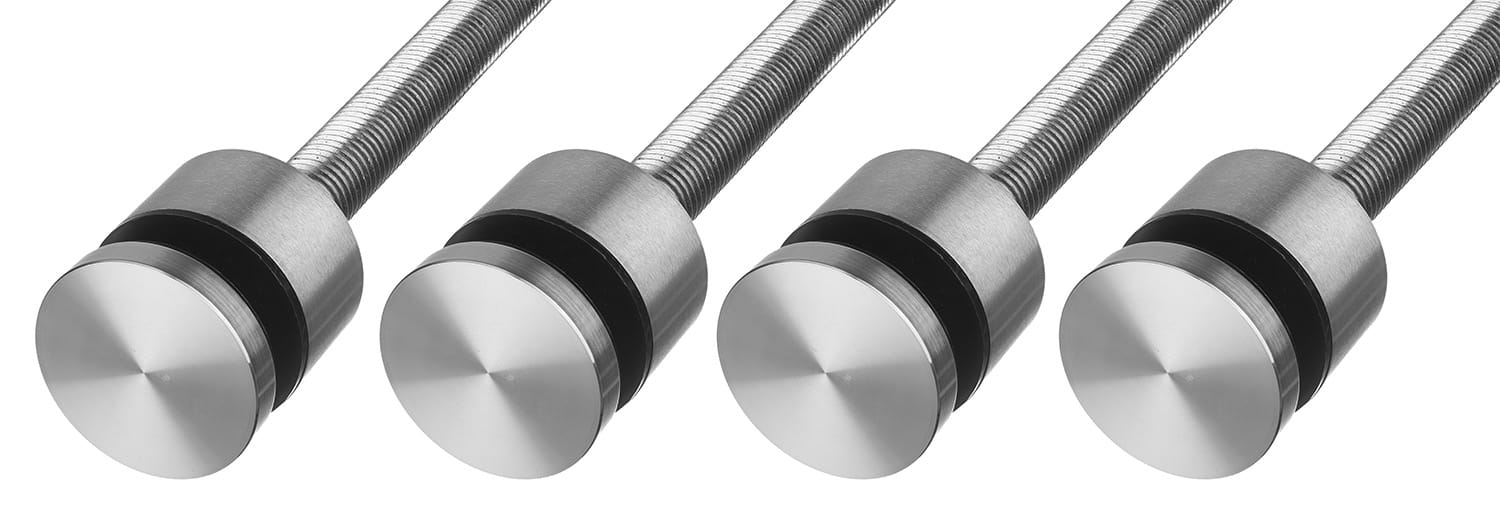

System oparty jest na gwintowanym pręcie M20 ze stali nierdzewnej, który kotwiony jest do ściany nośnej – betonu, cegły, pustaka lub żelbetu za pomocą kotwy chemicznej. Pręt przechodzi przez warstwę ocieplenia do 20 cm i wystaje przed elewację, a na jego końcu osadzona jest rotula fi 50 utrzymująca taflę szkła. Montaż możliwy po zakończeniu prac elewacyjnych bez naruszania warstwy ocieplenia ani wykończenia elewacji.
System punktowy – każda rotula stanowi niezależny punkt mocowania. Liczba rotul dobierana jest do szerokości okna i wymiarów tafli szkła standardowo stosuje się 4 lub 6 rotul. Efekt końcowy to czysta tafla szkła bez żadnych profili ani dodatkowych elementów – minimalistyczne rozwiązanie, które nie zasłania elewacji ani widoku z okna.
Specyfikacja techniczna
- Materiał: stal nierdzewna
- Pręt gwintowany: M20, długość całkowita 445 mm
- Rotula: fi 50 mm
- Maksymalna grubość ocieplenia: 20 cm (styropian, wełna mineralna)
- Typ montażu: natynkowy, montaż po zakończeniu prac elewacyjnych
- Możliwość montażu rolet: konstrukcja umożliwia instalację rolet i żaluzji okiennych
- Minimalny otwór w szkle: 20 mm
- Szkło: hartowane ESG i laminowane VSG, minimalna grubość szkła to 55.2
- Kotwienie do ściany: beton, cegła, pustak, żelbet
- Odporność temperaturowa: od -40°C do +80°C
- Towar dostępny od ręki, wysyłka 24 godziny
Mozliwe warianty kolorystyczne
Szlifowane (Sczotkowane)

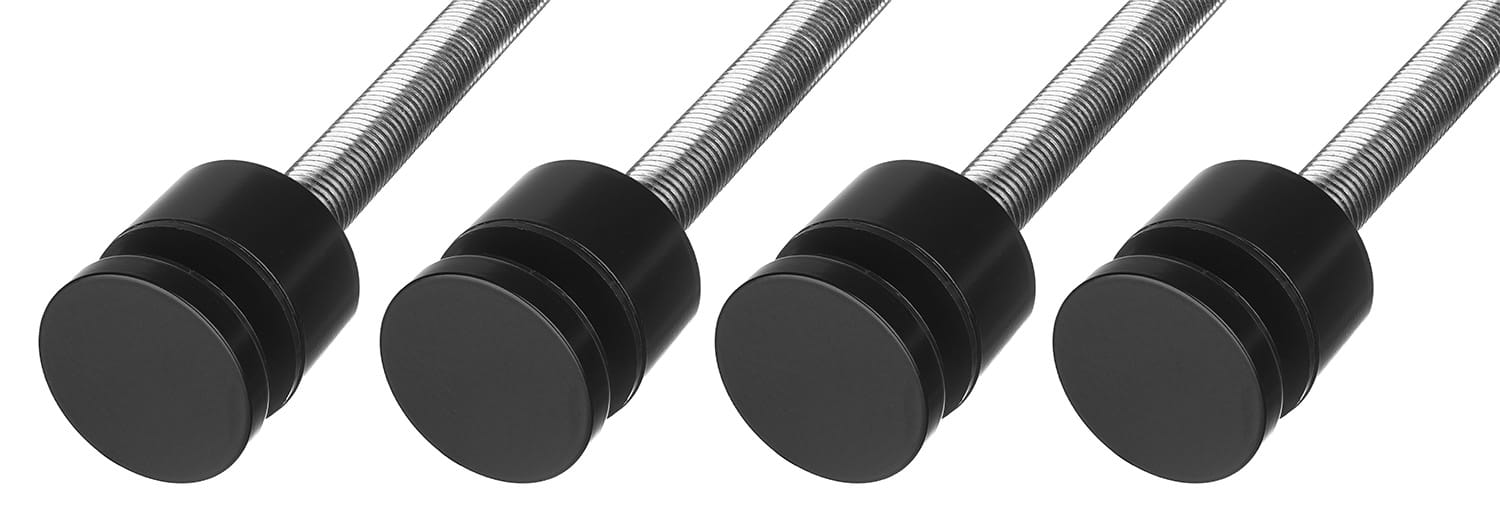

Czarny | RAL 9005 gładki mat
Czarny | RAL 9005 struktura

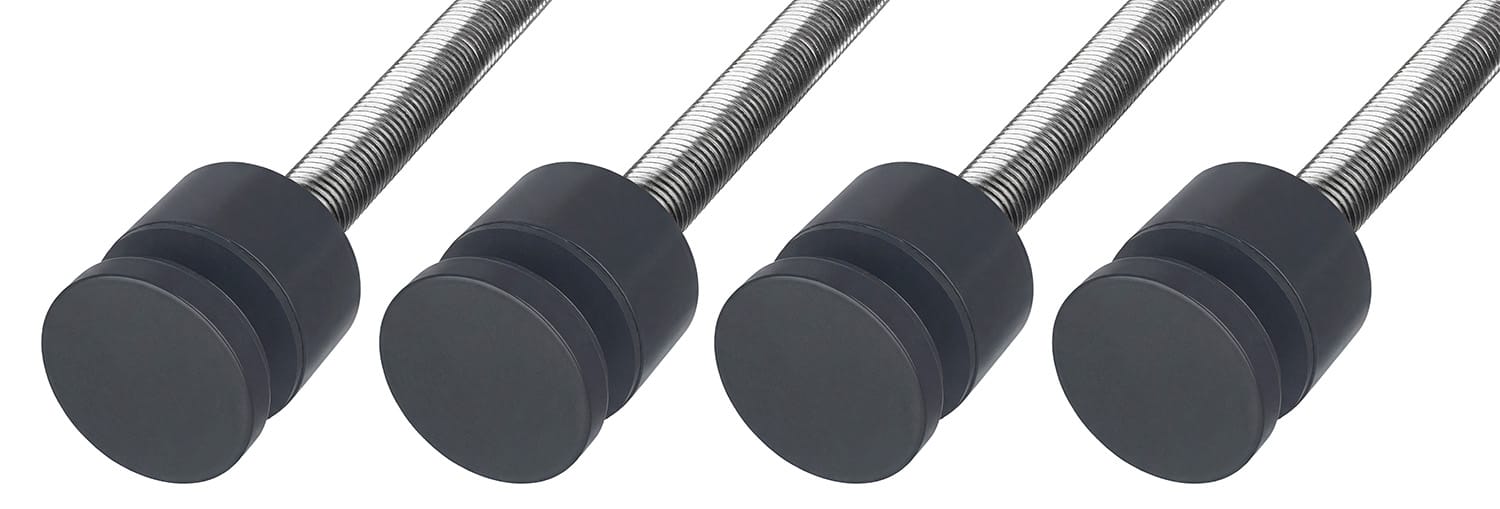

Antracyt | RAL 7016 gładki mat
Antracyt | RAL 7016 struktura
Dowolny kolor z palety RAL
Szkło do balkonu francuskiego na rotulach
Do systemu balkonu francuskiego na rotulach stosuje się szkło hartowane i laminowane z otworami montażowymi o minimalnej średnicy 20 mm, otwory muszą być wykonane przed procesem hartowania, nie można ich wiercić w szkle już zahartowanym.
Krawędzie szkła są polerowane i bezpieczne w dotyku oraz estetyczne od każdej strony. To detal, który robi różnicę szczególnie przy szkle bezbarwnym i optiwhite (niskożelazowym), gdzie krawędź jest niemal niewidoczna.
Dostępne grubości: 55.2 (10,76 mm), 66.2 (12,76 mm) oraz 88.2 (16,76 mm). Dostępne kolory: bezbarwne, optiwhite, grafitowe, grafitowe podwójne, czarne, czarne podwójne, brązowe, brązowe podwójne, mleczne oraz inne barwy na indywidualne zamówienie.
Wybierz barwę szkła dopasowaną do Twojej balustrady francuskiej.

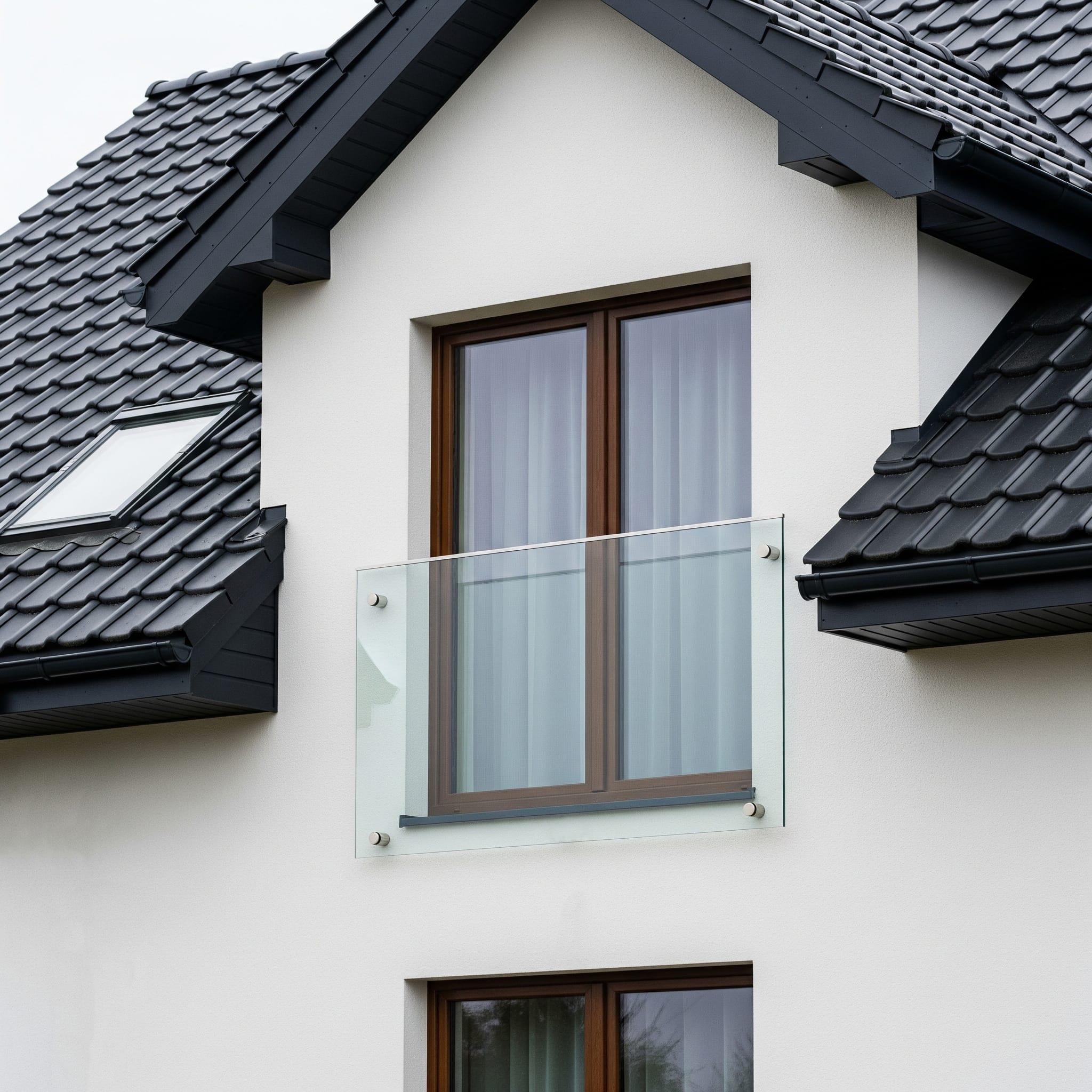

Szkło bezbarwne
Szkło optiwhite

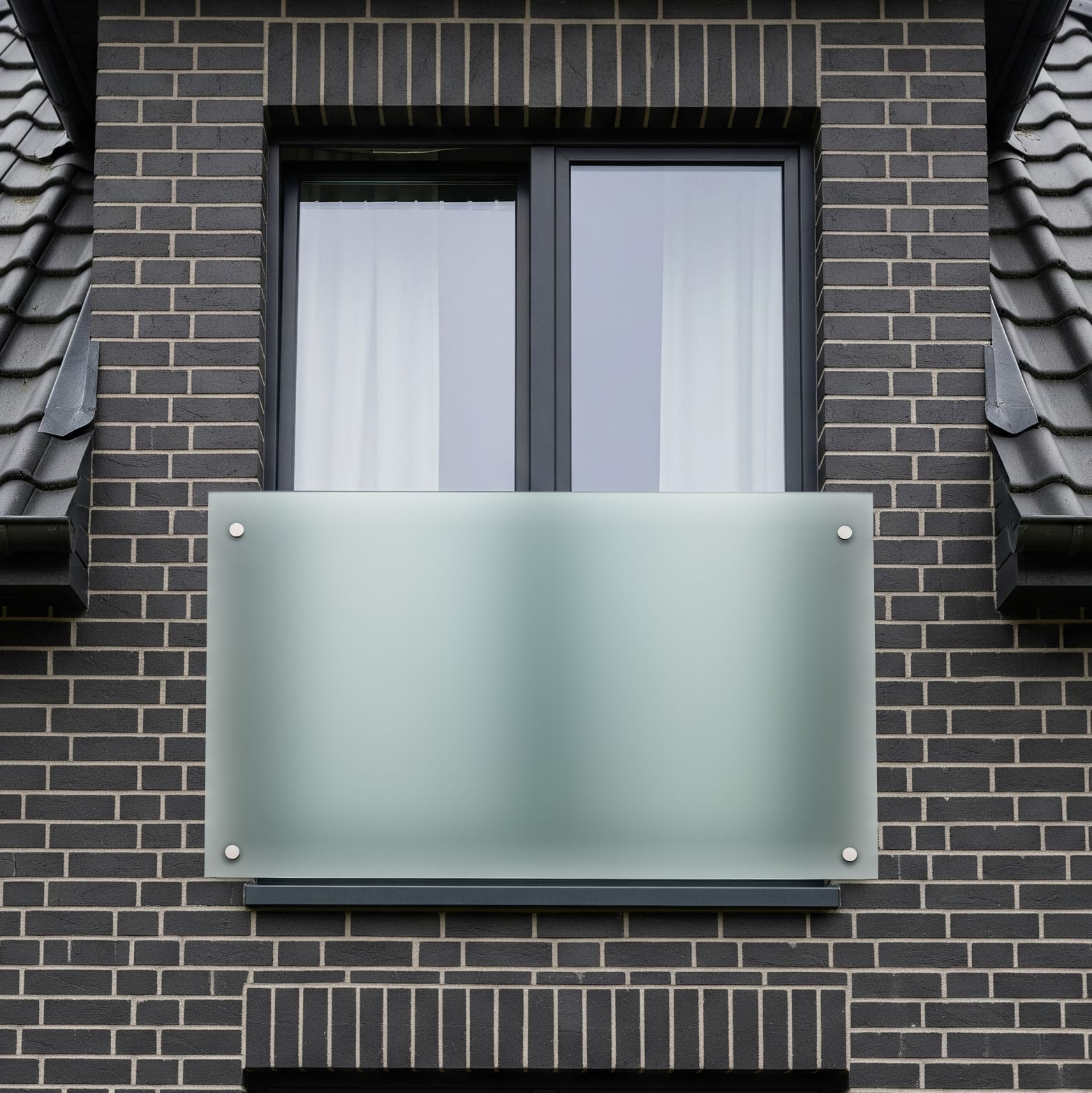

Szkło mleczne

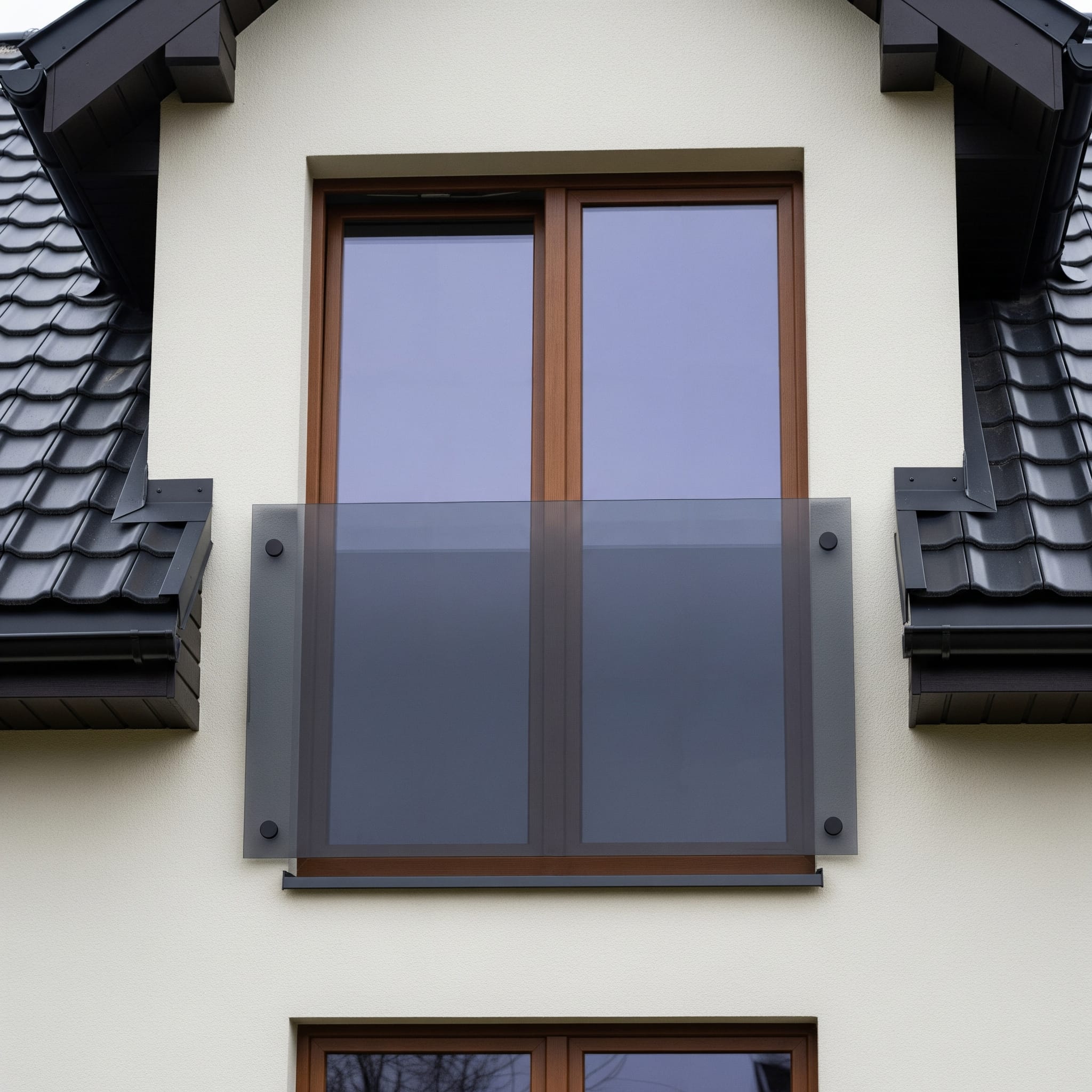

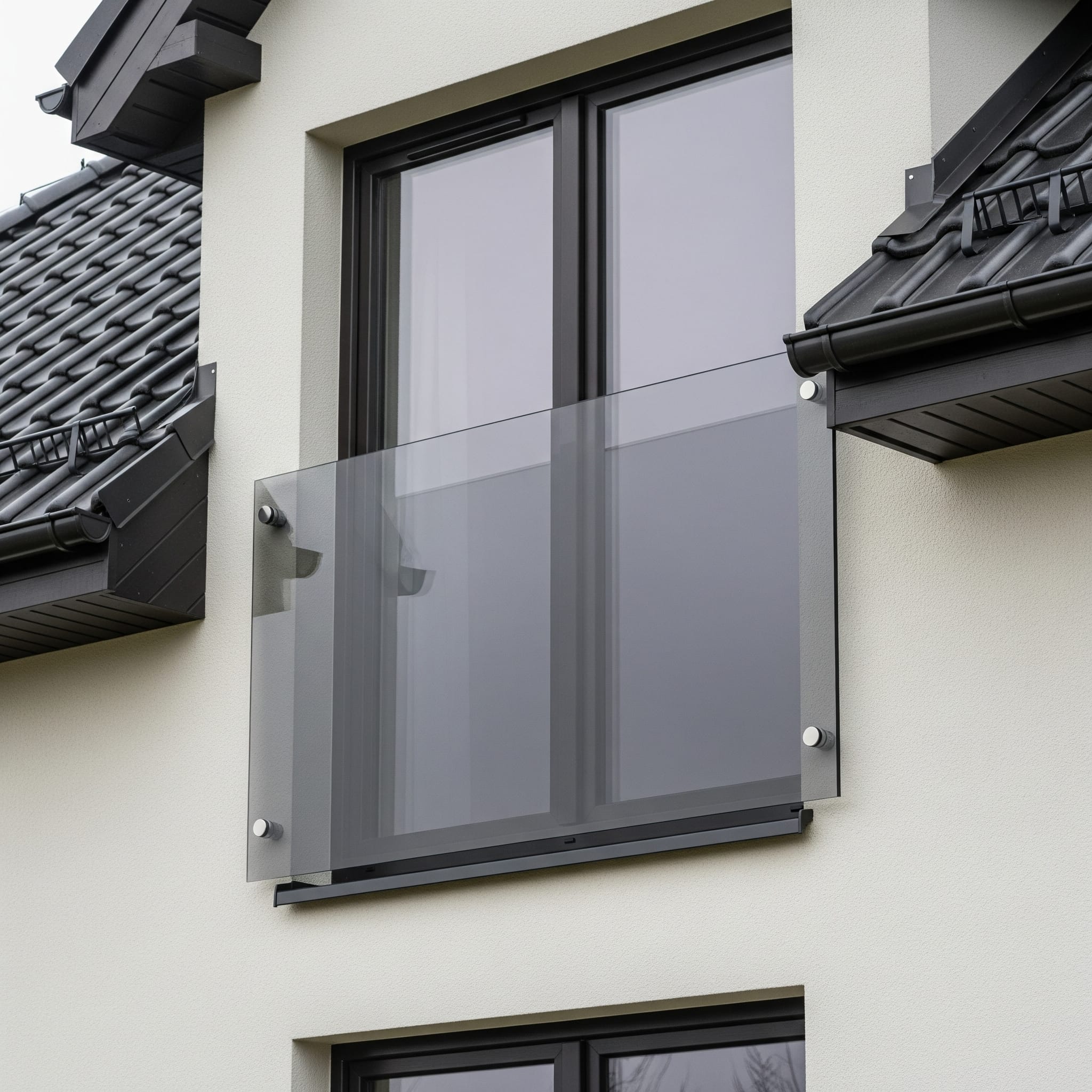

Szkło grafitowe
Szkło grafitowe podwójnie
Szkło czarne
Szkło czarne podwójnie
Szkło brązowe
Szkło brązowe podwójnie
Szkło mirastarSposób montażu balkonu francuskiego na rotulach
Montaż systemu na rotulach odbywa się po zakończeniu prac elewacyjnych bez naruszania warstwy ocieplenia ani wykończenia elewacji. Poniżej znajdziesz kolejne kroki montażu.
- Przygotowanie powierzchni: Upewnij się, że ściana (pustak, cegła, żelbet) jest odpowiednio nośna i przygotowana do montażu prętów.
- Wyznaczenie miejsc montażu: Wyznacz miejsca osadzenia prętów M20 zgodnie z rozmieszczeniem otworów w szkle i wypoziomuj punkty montażu.
- Wykonanie otworów: Wywierć otwory w ścianie przez warstwę ocieplenia, dopasowując średnicę do zastosowanej kotwy chemicznej.
- Oczyszczenie otworów: Oczyść otwory z pyłu i drobinek, aby zapewnić lepszą przyczepność kotwy chemicznej.
- Osadzenie prętów: Wypełnij otwory kotwą chemiczną, osadź pręty M20 i odczekaj czas wiązania zgodnie z zaleceniami producenta kotwy.
- Montaż rotul: Po związaniu kotwy zamontuj rotule na prętach.
- Montaż szkła: Zamontuj taflę szkła do przygotowanych rotul.
Ważne uwagi montażowe:
- Montaż przewidziany po zakończeniu prac elewacyjnych bez naruszania warstwy ocieplenia
- Pręt M20 kotwiony jest kotwą chemiczną do ściany (beton, cegła, pustak, żelbet). W przypadku konstrukcji metalowej lub drewnianej pręt przepuszcza się na przelot przez konstrukcję i skręca nakrętkami po obu stronach
- Szkło musi posiadać otwory montażowe o minimalnej średnicy 20 mm
- Jeśli balustrada ma być osadzona w obrysie budynku, zalecamy system typu Zetka, profil naokienny lub profil natynkowy
Gdzie można zastosować?
- Budynki z gotową elewacją, gdzie montaż podtynkowy nie jest możliwy
- Modernizacje i remonty bez ingerencji w wykończenie elewacji
- Budynki z izolacją termiczną do 20 cm ze styropianu lub wełny mineralnej
- Okna balkonowe i drzwi tarasowe wymagające zabezpieczenia
- Sytuacje, gdzie wymagany jest szybki montaż bez prac elewacyjnych
Dlaczego rotule a nie inne systemy?
System na rotulach z prętem M20 to rozwiązanie dla budynków z gotową elewacją, gdzie montaż podtynkowy nie wchodzi w grę. Montaż odbywa się natynkowo bez żadnych prac elewacyjnych i bez ingerencji w warstwę ocieplenia.
Dla nowych inwestycji i budynków w trakcie prac elewacyjnych rekomendujemy typ Zetka czyli system, który niemal całkowicie ukrywa elementy montażowe za elewacją i minimalizuje mostki termiczne. Alternatywą są również profil natynkowy i profil naokienny montowane bez ingerencji w ocieplenie.

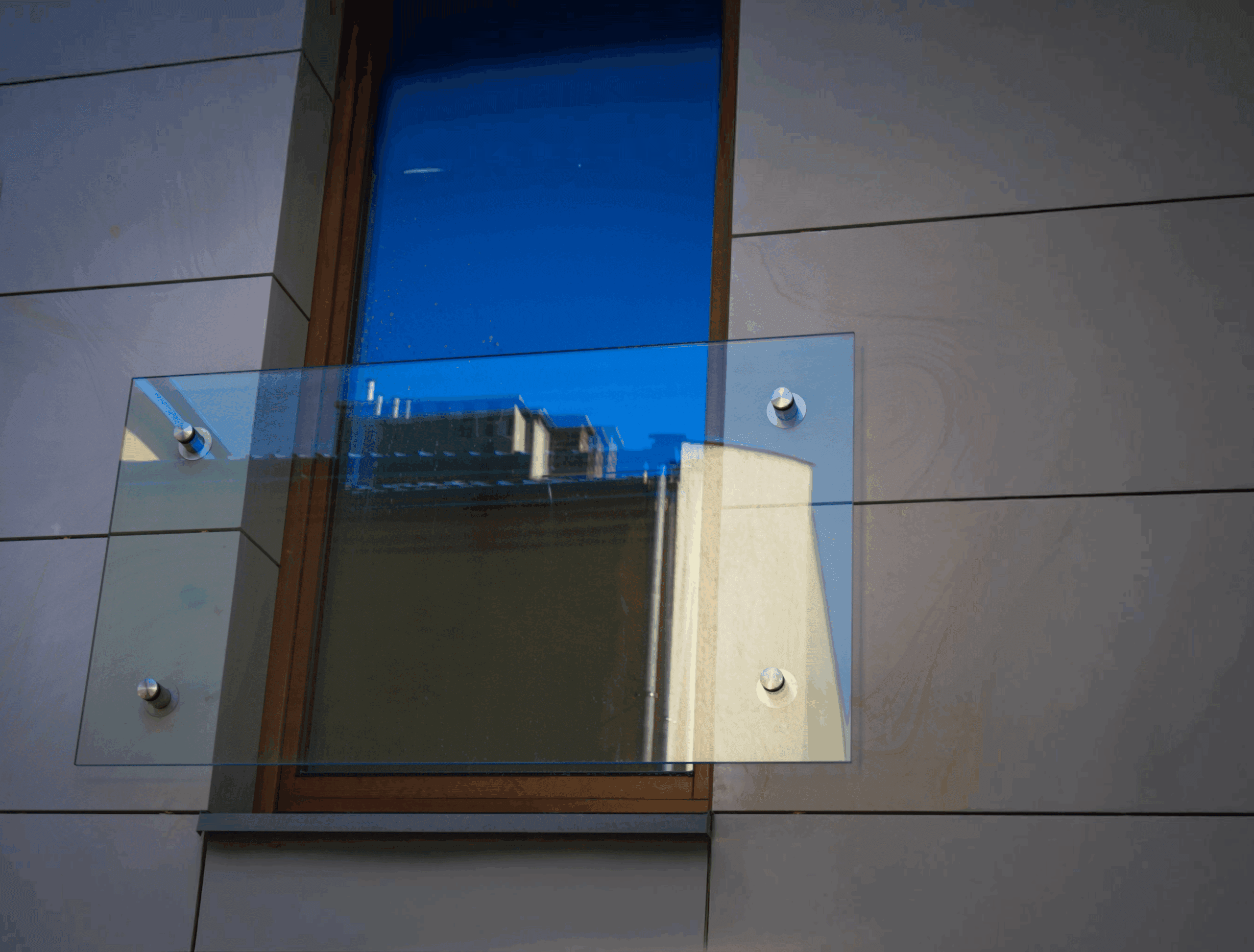

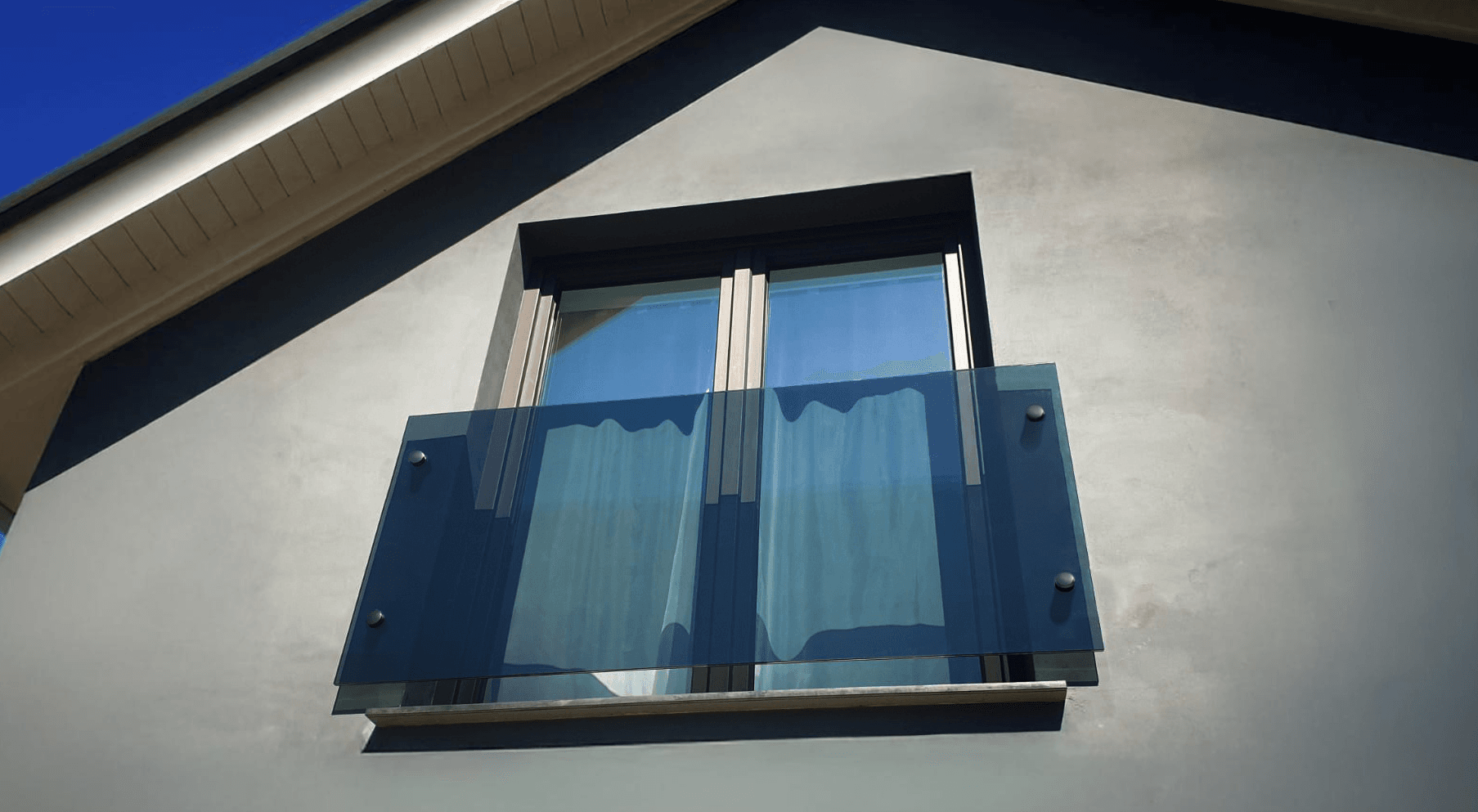

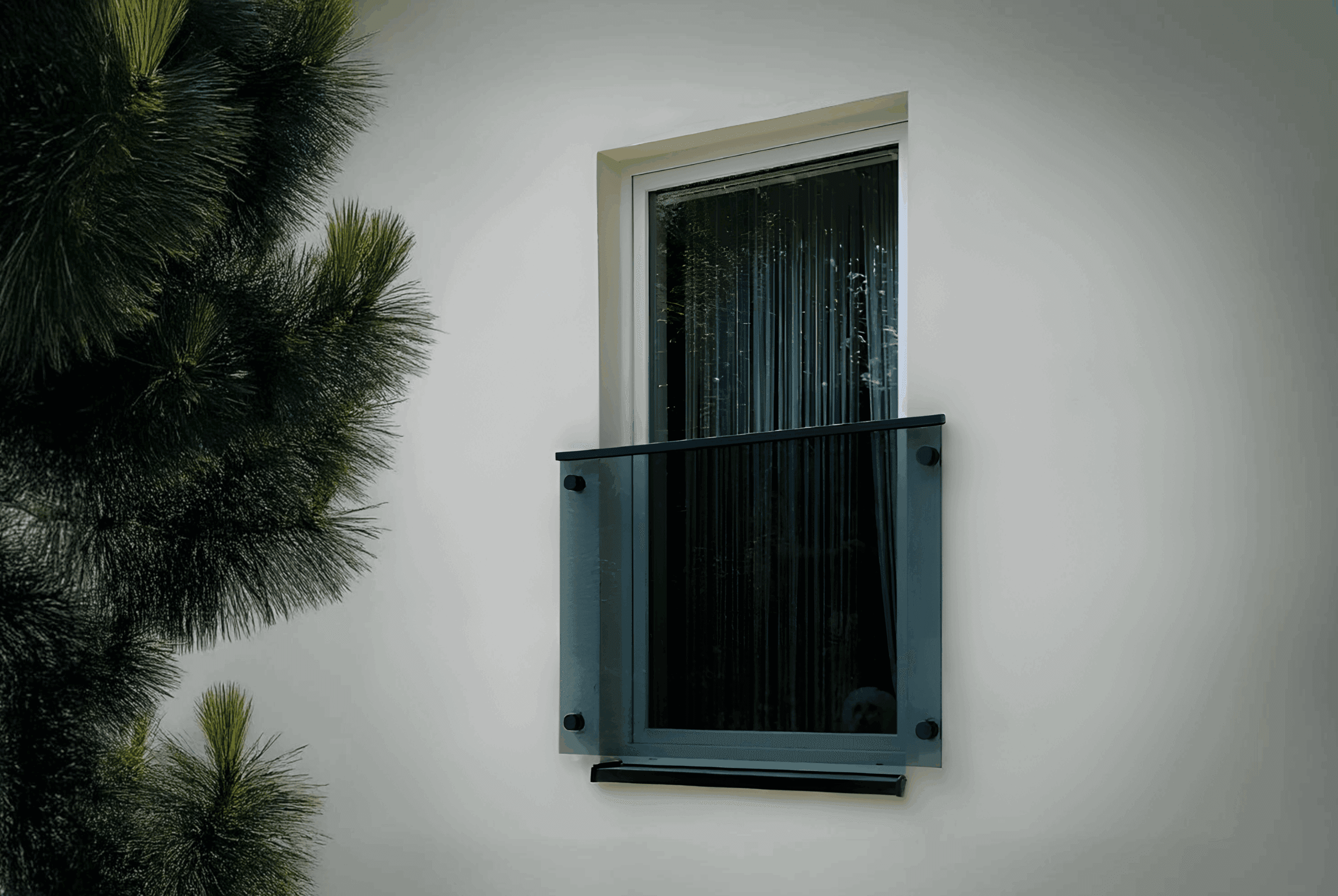

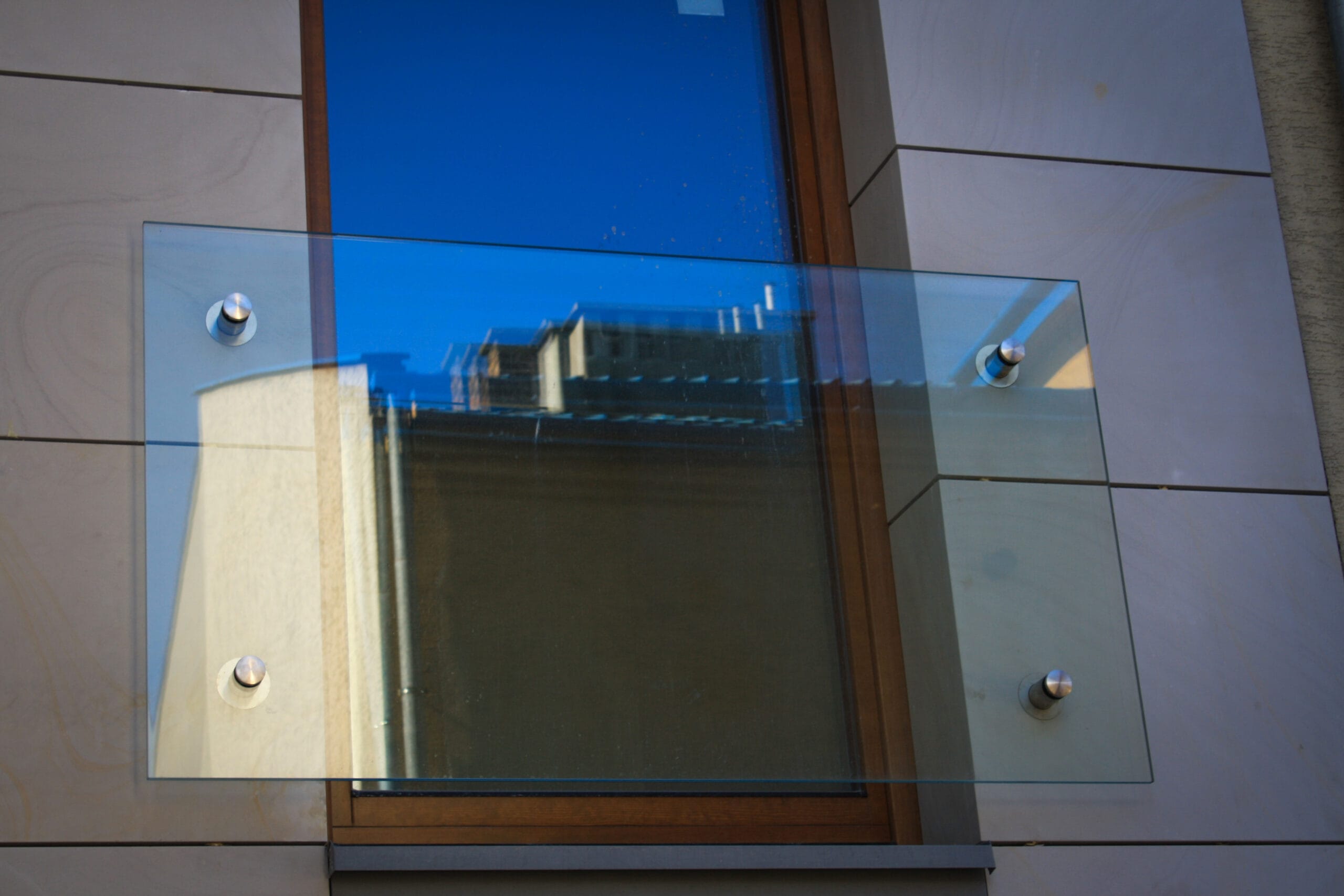

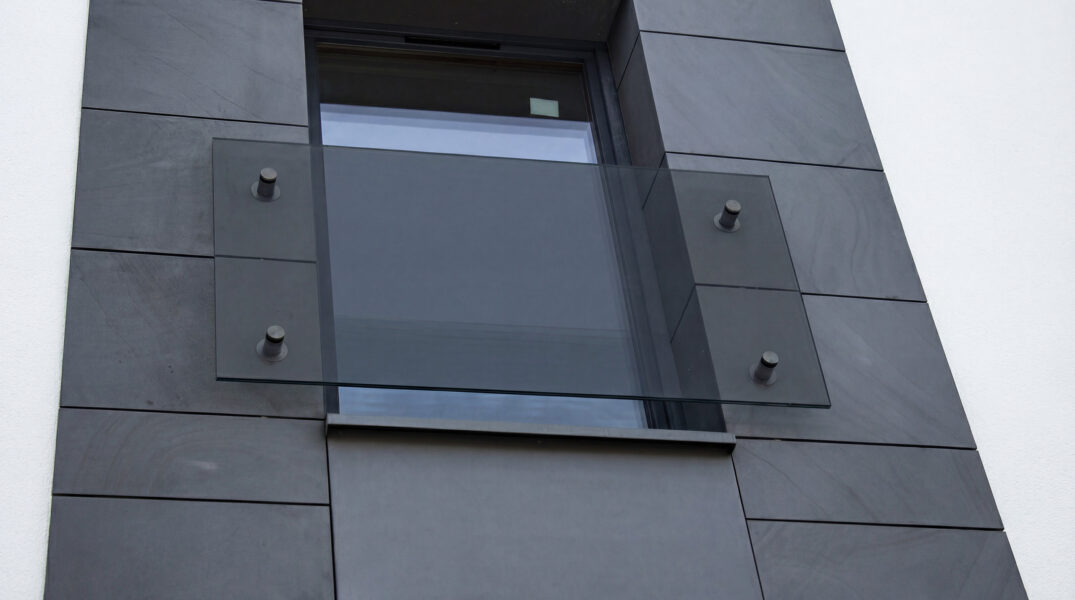

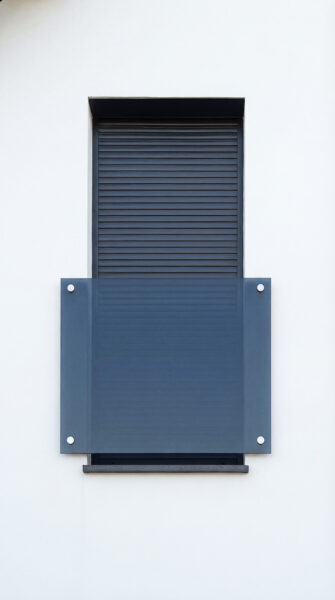

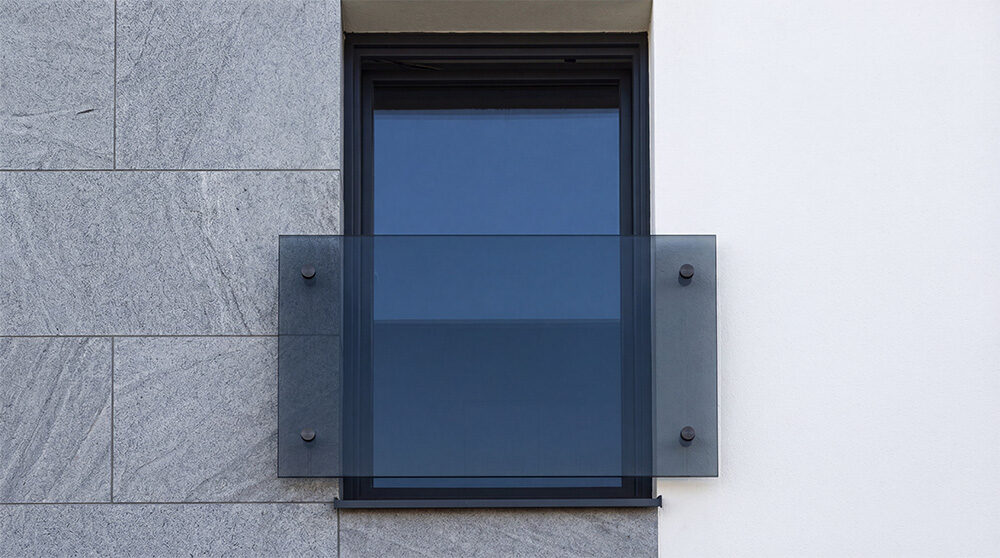

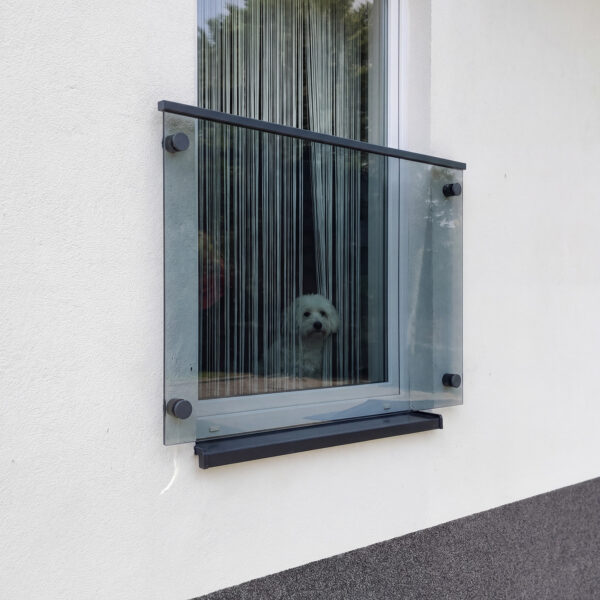

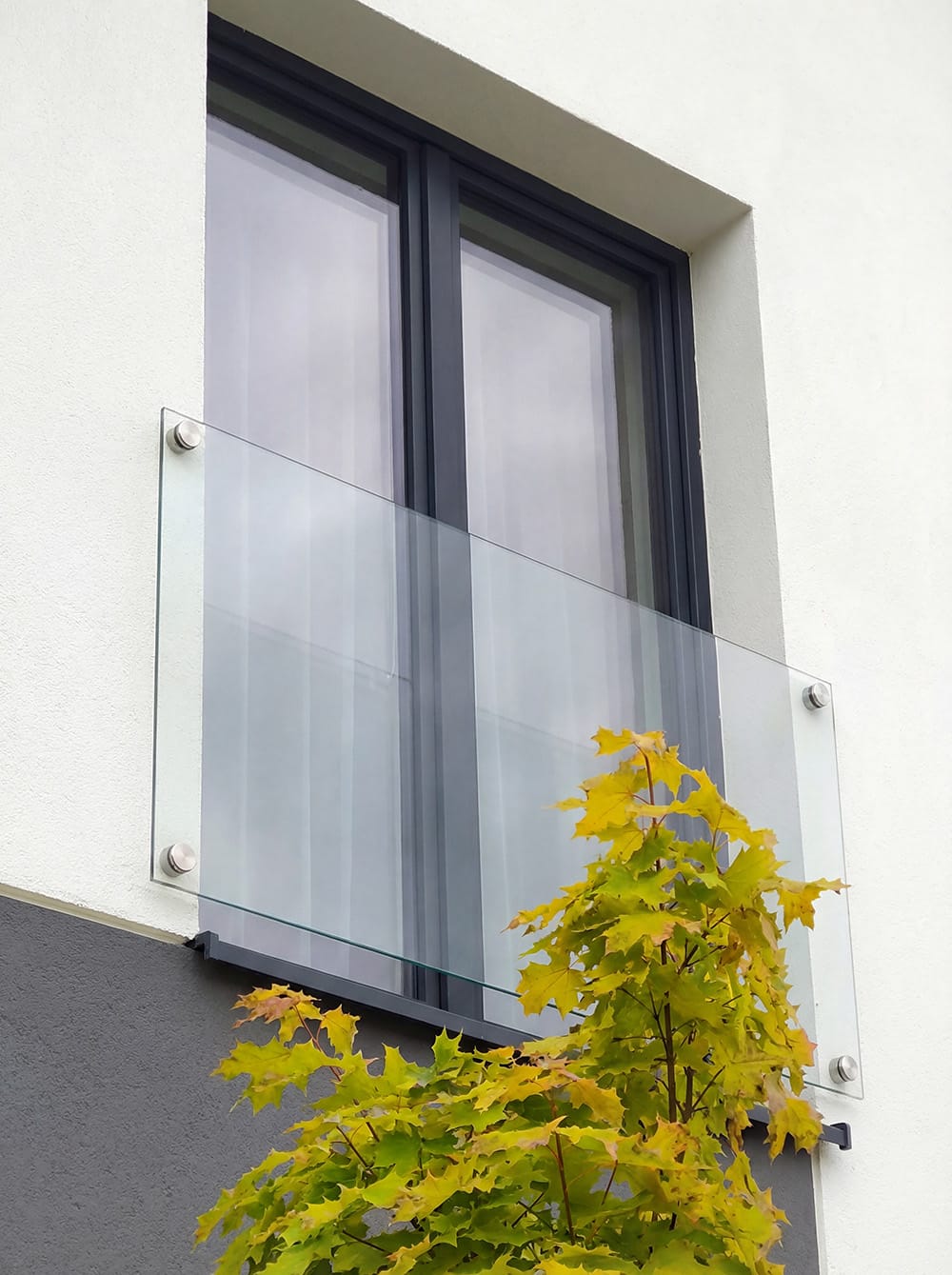

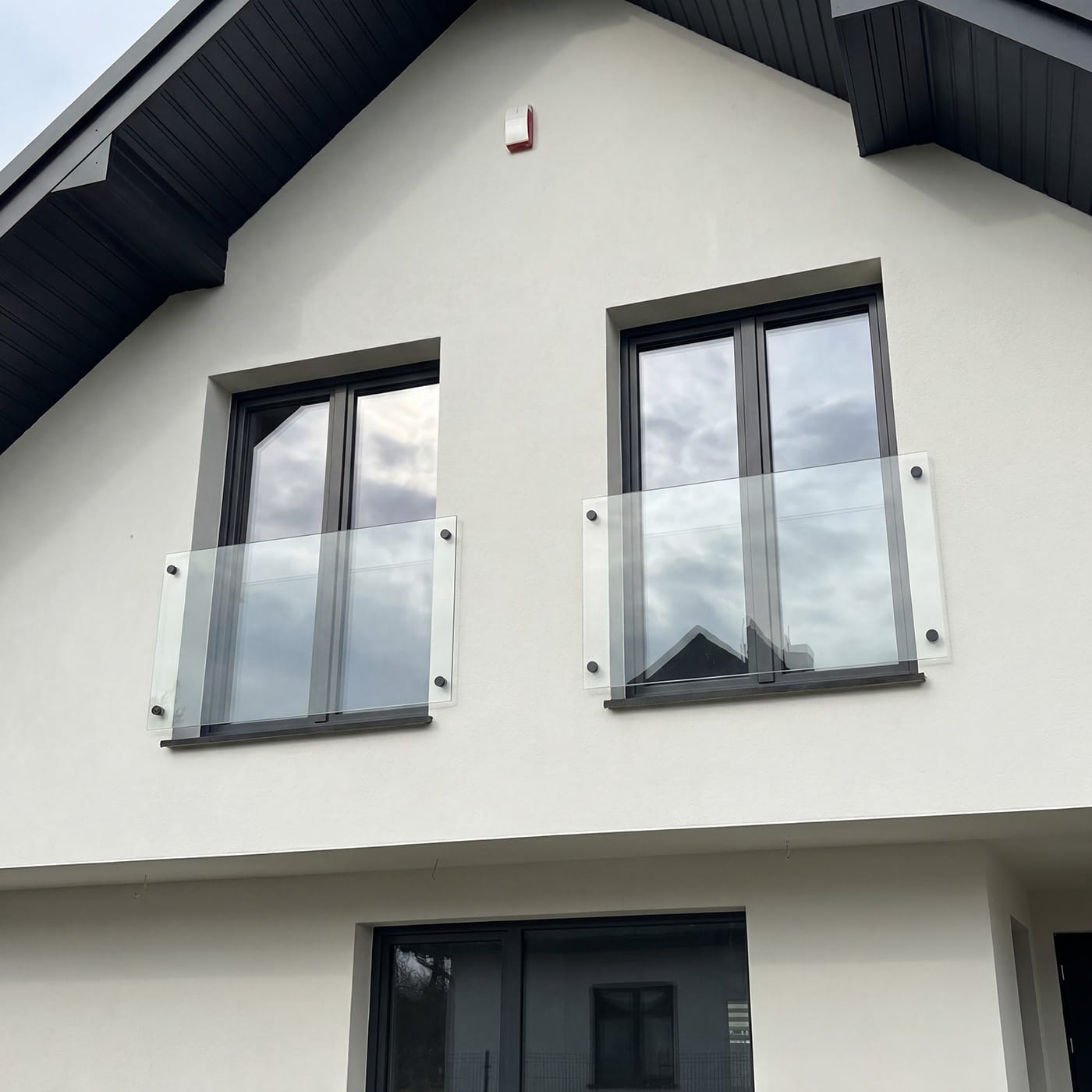

Inspiracje
Zainspiruj się naszymi realizacjami i zobacz, jak nasze produkty wyglądają w róznych projektach.
Balkon francuski na rotulach
Czym jest balkon francuski na rotulach?
To system mocowania szklanej balustrady okiennej oparty na gwintowanych prętach M20 kotwionymi do ściany i rotulach fi 50 utrzymujących taflę szkła. Montaż odbywa się natynkowo po zakończeniu prac elewacyjnych, bez naruszania warstwy ocieplenia.
Czy system można zamontować po zakończeniu elewacji?
Tak – to jedna z głównych zalet tego rozwiązania. Rotule są montowane natynkowo, co pozwala zainstalować balustradę również po ociepleniu i otynkowaniu budynku.
Czy balustrada na rotuli jest zgodna z roletami zewnętrznymi?
Tak - dzięki punktowemu mocowaniu system nie koliduje z prowadnicami rolet, co czyni go idealnym rozwiązaniem w nowoczesnych projektach z zewnętrznym systemem zaciemnienia.
Kiedy stosuje się system na rotulach zamiast innych systemów?
Głównie tam, gdzie elewacja jest już wykończona i montaż podtynkowy nie wchodzi w grę. To rozwiązanie szczególnie popularne przy modernizacjach i remontach budynków, gdzie nie ma możliwości ingerencji w warstwę ocieplenia.
Jaka jest maksymalna grubość izolacji termicznej?
System przeznaczony jest dla izolacji termicznej do 20 cm zarówno styropianu, jak i wełny mineralnej.
Jakie szkło stosuje się w systemie na rotulach?
Szkło hartowane i laminowane z otworami montażowymi o minimalnej średnicy 20 mm. Dostępne grubości to 55.2 (10,76 mm), 66.2 (12,76 mm) oraz 88.2 (16,76 mm). Dostępne kolory: bezbarwne, grafitowe, brązowe, czarne, mleczne oraz inne na indywidualne zamówienie.
Czy otwory w szkle można wiercić po zakupie?
Nie, otwory montażowe muszą być wykonane przed procesem hartowania szkła. Nie można ich wiercić w szkle już zahartowanym. Minimalna średnica otworu to 20 mm.
Zapytaj o bezpłatną wycenę!
Każde okno jest inne: inna szerokość, inny kolor elewacji, inny etap budowy. Dlatego oferujemy indywidualną wycenę dopasowaną do konkretnego projektu. Podaj wymiary okna, rodzaj ściany, grubość ocieplenia i wybrany kolor – przygotujemy wycenę i dobierzemy odpowiedni system montażu.
