Balkon francuski podtynkowy typu Tuba

Czysta elewacja, możliwość montażu rolet. Sprawdź balkon francuski podtynkowy typu Tuba.

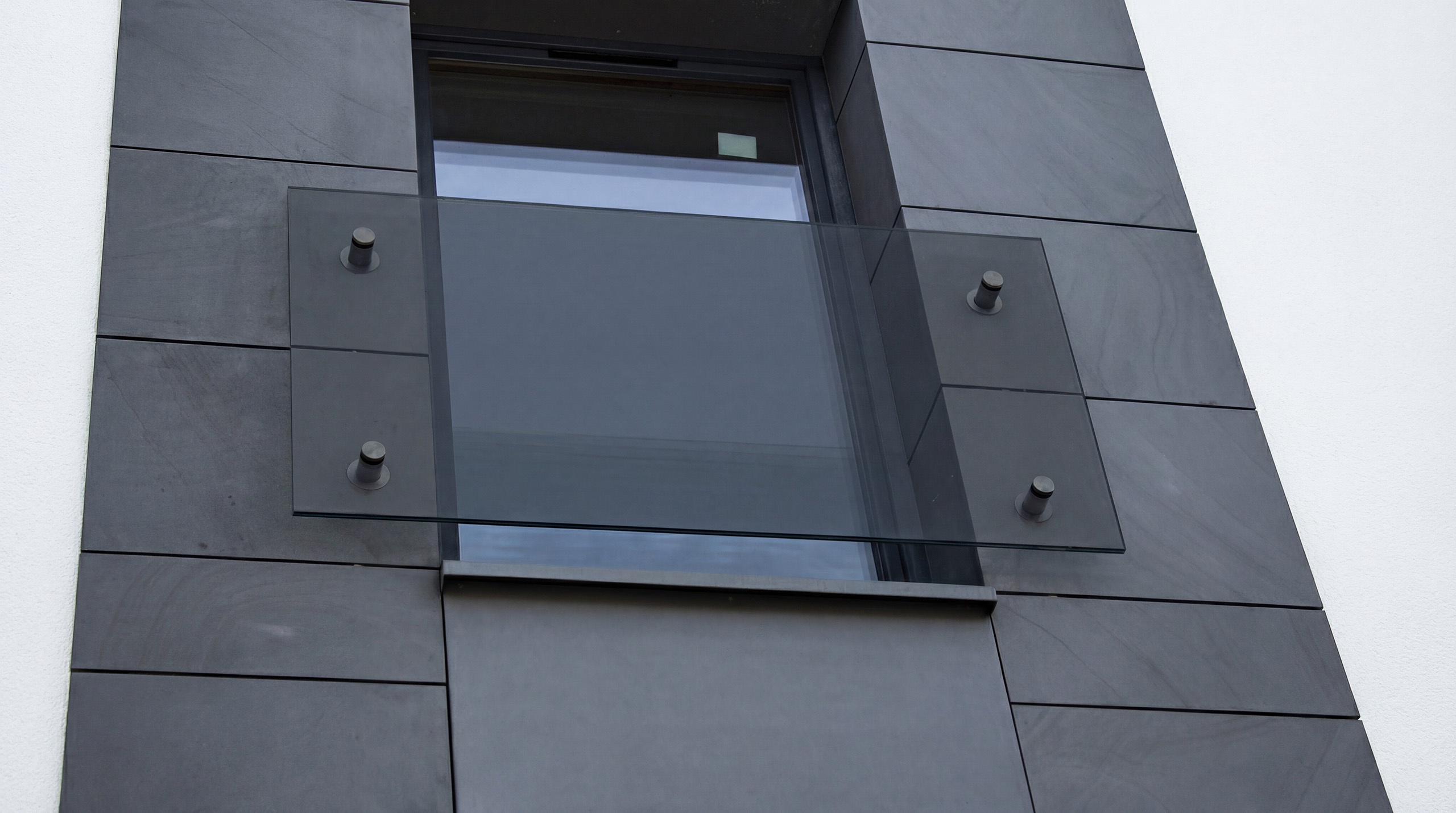

Balkon francuski podtynkowy typu Tuba – szklane zabezpieczenie okna osadzone w warstwie ocieplenia

poręcz schodowa lakierowana proszkowo loft, poręcz ścienna lakierowana-2

Dlaczego warto wybrać balkon francuski podtynkowy typu Tuba?

System typu Tuba oparty jest na tubie ze stali nierdzewnej, kotwionej do ściany: pustaka, cegły lub żelbetu. Tuba przechodzi przez warstwę izolacji termicznej do 20 cm, a izolacja dopasowywana jest wokół zamontowanych tub, zachowując ciągłość warstwy ocieplenia. System ogranicza mostki termiczne, tuba przechodzi przez ocieplenie punktowo, nie przerywając ciągłości izolacji na całej jej powierzchni. Montaż możliwy wyłącznie przed rozpoczęciem prac elewacyjnych.

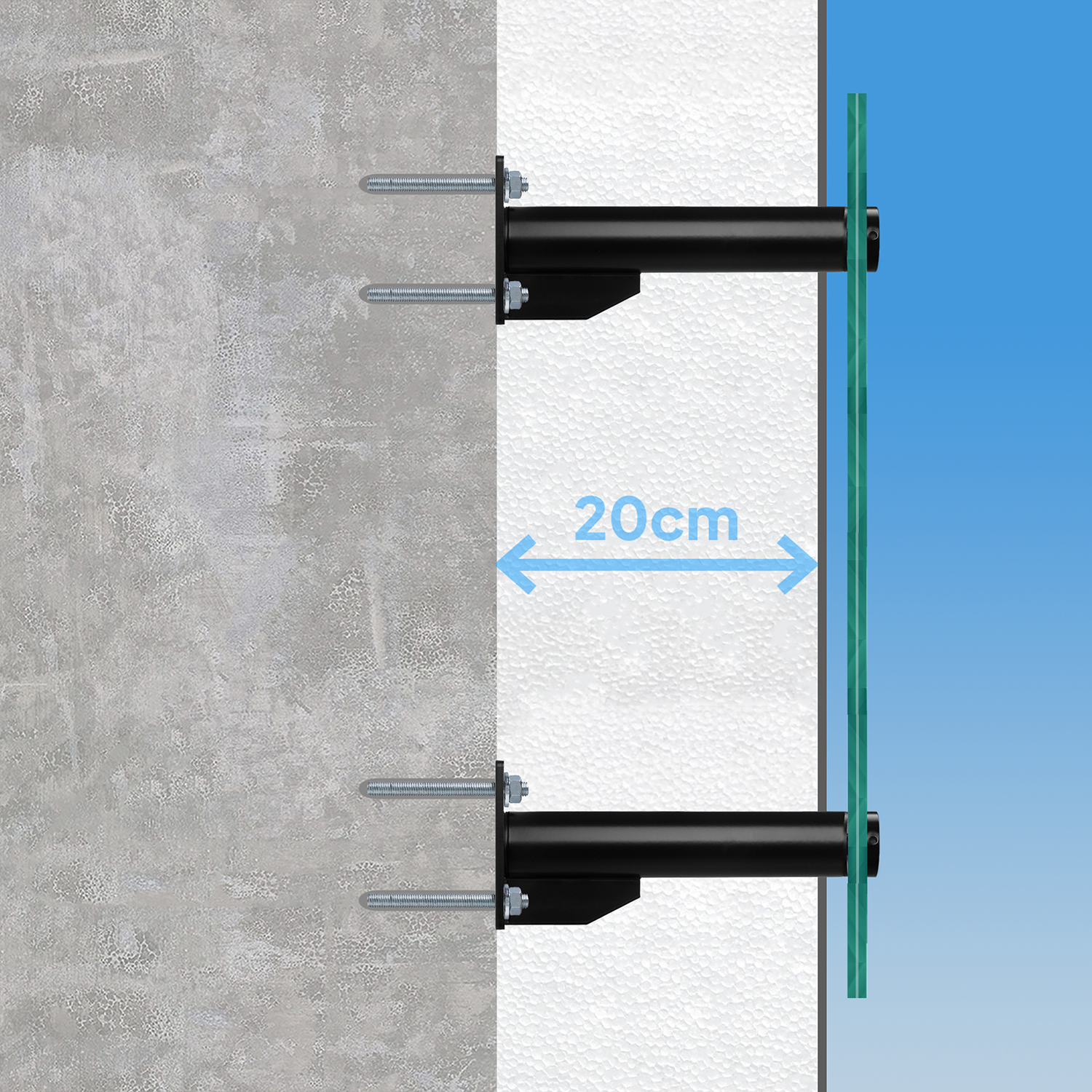

rysunek techniczny balkonu francuskiego podtynkowego typu Tuba

Specyfikacja techniczna

Materiał: stal nierdzewna
Rotula: fi 50 mm
Maksymalna grubość ocieplenia: 20 cm (styropian, wełna mineralna)
Typ montażu: podtynkowy – montaż przed rozpoczęciem prac elewacyjnych
Możliwość montażu rolet: konstrukcja umożliwia instalację rolet i żaluzji okiennych
Kotwienie: do ściany (pustak, cegła, żelbet)
Minimalny otwór w szkle: 18 mm
Szkło: hartowane i laminowane, minimalna grubość 55.2 (10,76 mm)
Towar dostępny od ręki

Mozliwe warianty kolorystyczne

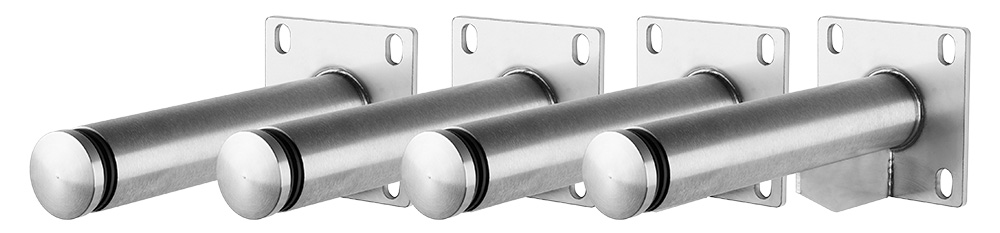

Szlifowane (Sczotkowane)

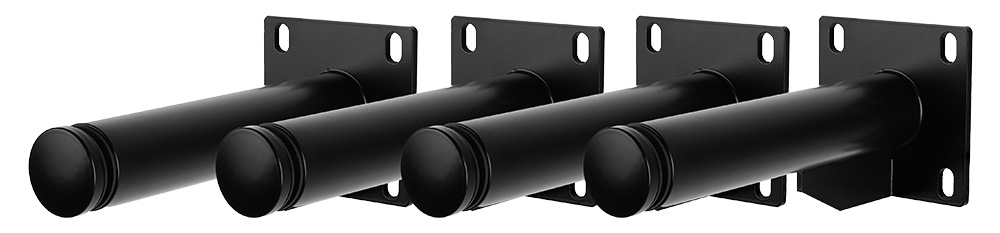

Czarny | RAL 9005 gładki mat

Czarny | RAL 9005 struktura

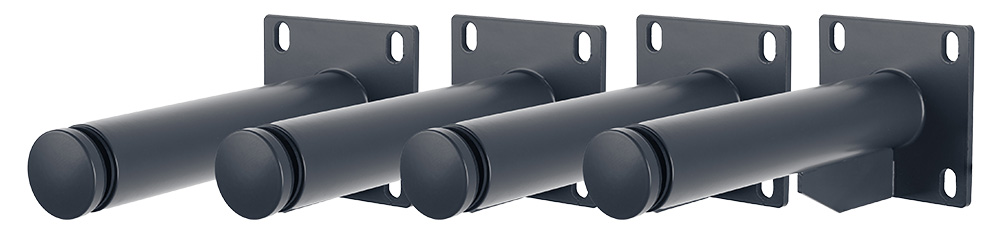

Antracyt | RAL 7016 gładki mat

Antracyt | RAL 7016 struktura

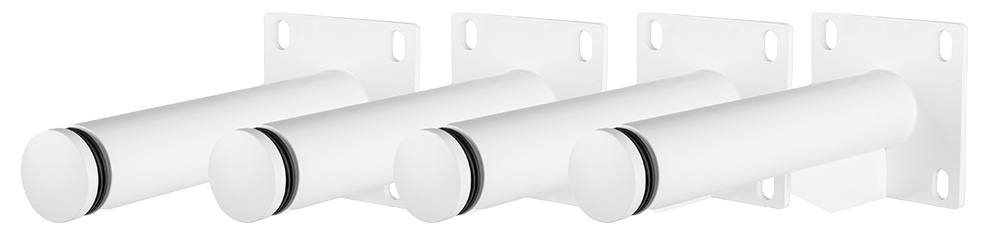

Biały | RAL 9016 gładki mat

Dowolny kolor z palety RAL

poręcz schodowa okrągła lakierowana biała ral 9016-2

poręcz schodowa kwadratowa lakierowana biała ral 9016-2

Wszystkie kolory mocowań dostepne od ręki znajdziesz tutuaj →

Szkło do balkonu francuskiego typu Tuba

Do systemu typu Tuba stosuje się szkło hartowane i laminowane z otworami montażowymi o minimalnej średnicy 18 mm – otwory muszą być wykonane przed procesem hartowania. Szkło wykonywane jest na dokładny wymiar, mierzymy po zakończeniu prac elewacyjnych, gdy otwór okienny i wykończenie elewacji są gotowe. Dzięki temu tafla idealnie dopasowana jest do rzeczywistych wymiarów. Krawędzie szkła polerowane, gładkie, bezpieczne w dotyku i estetyczne od każdej strony.

Dostępne grubości: 55.2 (10,76 mm), 66.2 (12,76 mm) oraz 88.2 (16,76 mm). Dostępne kolory: bezbarwne, grafitowe, brązowe, czarne, mleczne oraz inne barwy na indywidualne zamówienie.

Wybierz barwę szkła dopasowaną do Twojej balustrady francuskiej.

Szkło bezbarwne

Szkło optiwhite

Szkło mleczne

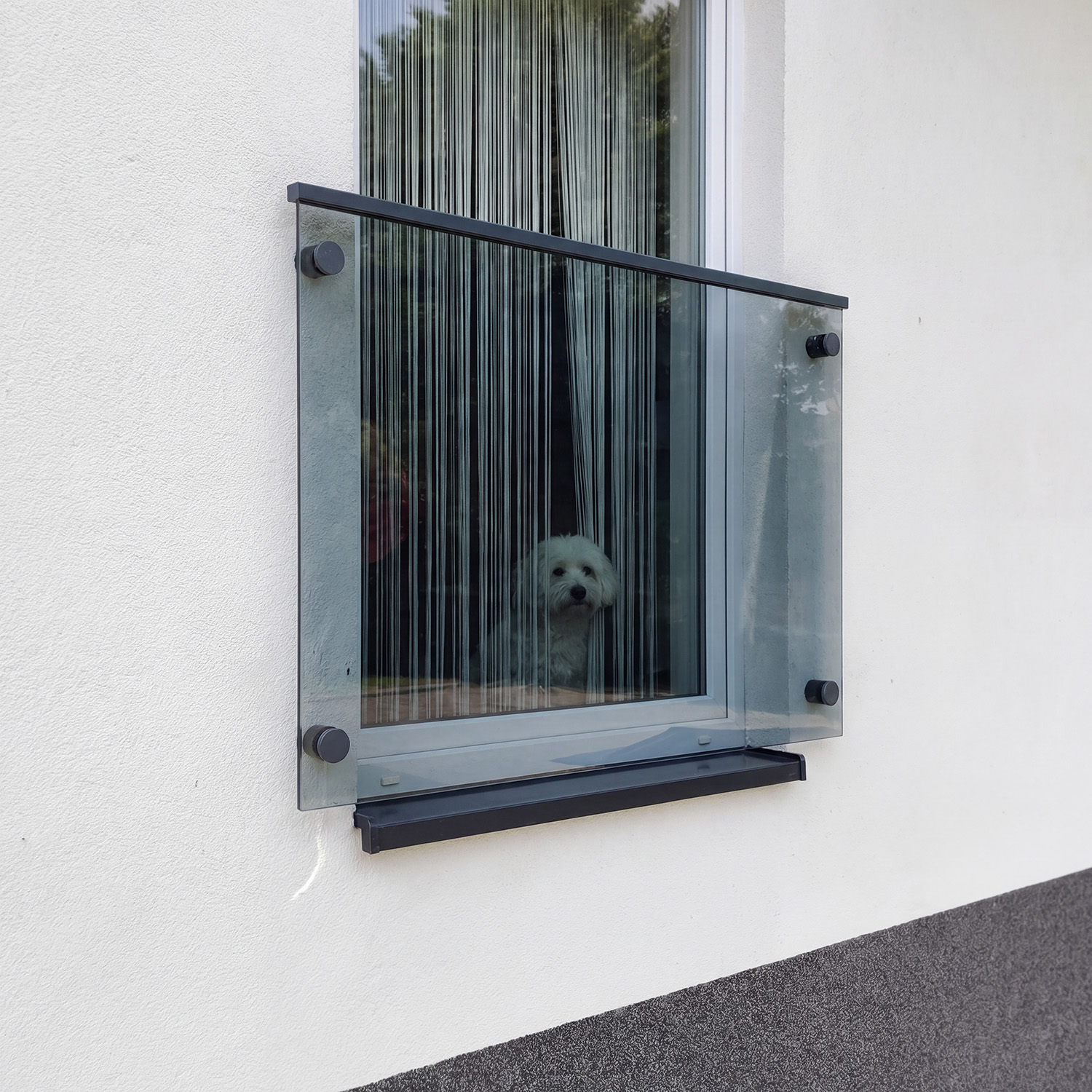

Szkło grafitowe

Szkło grafitowe podwójnie

Szkło czarne

Szkło czarne podwójnie

Szkło brązowe

Szkło brązowe podwójnie

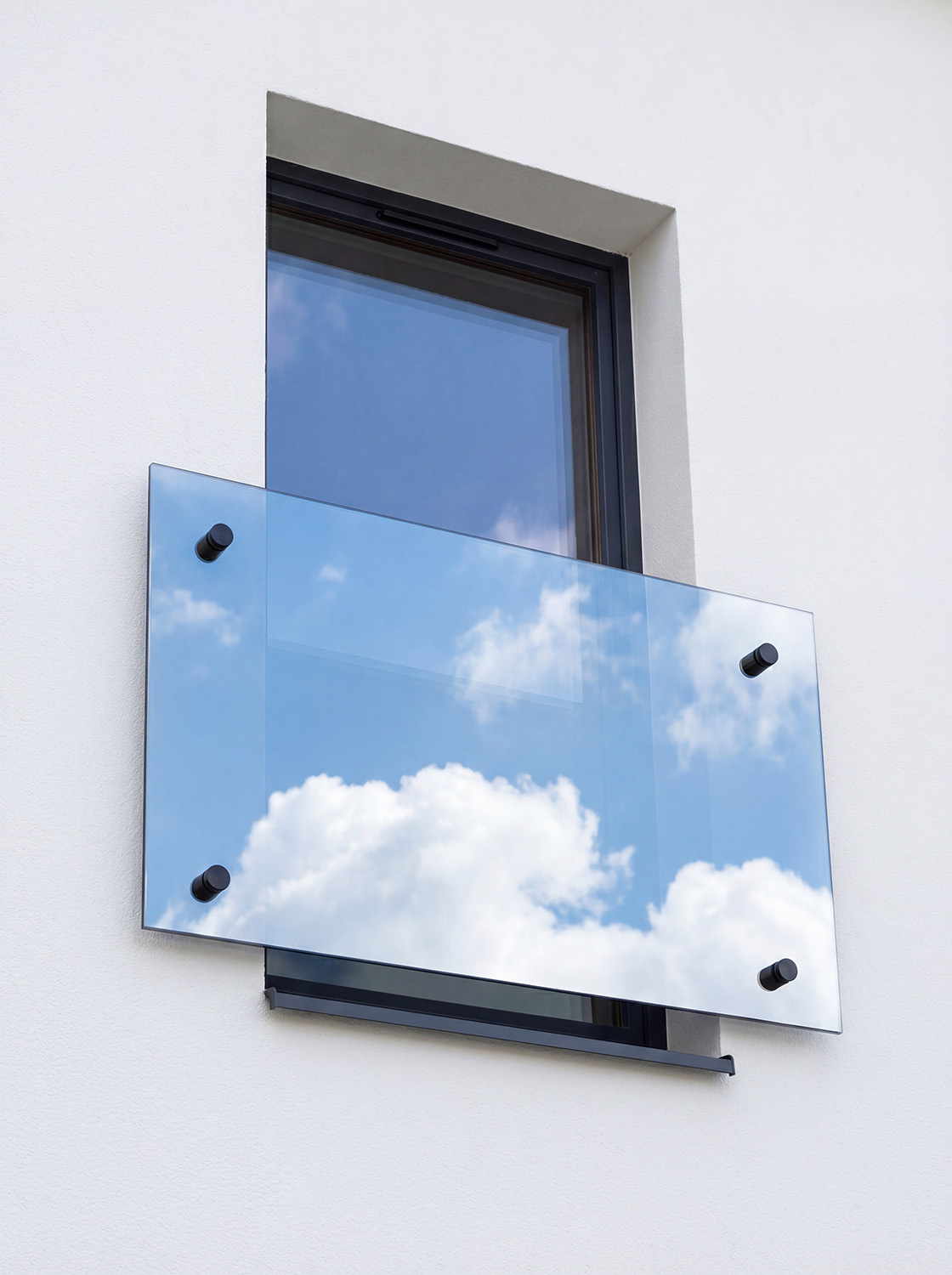

Szkło mirastar

Sposób montażu balkonu francuskiego podtynkowego typu Tuba

Montaż możliwy wyłącznie przed rozpoczęciem prac elewacyjnych. Poniżej kolejne kroki montażu.

Przygotowanie powierzchni: Upewnij się, że ściana (pustak, cegła, żelbet) jest odpowiednio nośna i przygotowana do montażu tuby.
Wykonanie otworów: Wyznacz miejsca montażu zgodnie z projektem i wykonaj otwory w ścianie.
Mocowanie tub: Zamocuj tuby za pomocą kotew chemicznych lub mechanicznych, dbając o wypoziomowanie.
Izolacja termiczna: Dopasuj izolację termiczną (styropian lub wełna do 20 cm) wokół zamontowanych tub – zachowanie ciągłości warstwy ocieplenia.
Wykończenie powierzchni: Kontynuuj prace elewacyjne: tynkowanie i wykończenie powierzchni.
Montaż szkła: Po zakończeniu prac wykończeniowych zamontuj taflę szkła do przygotowanych rotul.

Ważne uwagi montażowe:

Montaż możliwy wyłącznie przed rozpoczęciem prac elewacyjnych, przy wykończonej elewacji konieczna ingerencja w jej wykończenie
Szkło musi posiadać otwory montażowe o minimalnej średnicy 18 mm
Przy wykończonej elewacji alternatywą jest system portefenetr na rotuli, profil naokienny lub profil natynkowy

Gdzie można zastosować?

Nowe budownictwo jednorodzinne i wielorodzinne, montaż przed rozpoczęciem prac elewacyjnych
Modernizacje budynków w trakcie wymiany elewacji lub ocieplenia
Budynki z izolacją termiczną do 20 cm ze styropianu lub wełny mineralnej
Okna balkonowe i drzwi tarasowe wymagające zabezpieczenia
Obiekty komercyjne: biura, hotele, budynki apartamentowe

Dlaczego typ Tuba a nie inne systemy?

System typu Tuba to rozwiązanie podtynkowe montowane przed rozpoczęciem prac elewacyjnych, z elementami mocującymi schowanymi za elewacją. Każdy punkt mocowania jest niezależny, co daje swobodę w rozmieszczeniu szkła względem okna.

Dla budynków z wykończoną elewacją dostępne są alternatywne systemy: portefenetr na rotuli, profil naokienny lub profil natynkowy montowane bez ingerencji w ocieplenie. Dla nowych inwestycji alternatywą jest typ Zetka – system również podtynkowy, w którym zamiast okrągłej tuby stosowane są konsole w kształcie litery Z.

Balkon francuski podtynkowy typu Tuba

Balkon francuski podtynkowy typu Tuba - sposób montażu, dobór szkła, różnice względem innych systemów. Poniżej zebraliśmy odpowiedzi na pytania, które pojawiają się najczęściej przed zamówieniem.

Czym jest balkon francuski podtynkowy typu Tuba?

To system mocowania szklanej balustrady okiennej oparty na tubach ze stali nierdzewnej kotwionymi do ściany i rotulach fi 50 utrzymujących taflę szkła. Tuby osadzane są przed rozpoczęciem prac elewacyjnych – warstwa ocieplenia układana jest wokół tub, a po zakończeniu prac elewacyjnych widoczna jest tuba, rotula i tafla szkła.

Kiedy należy zamontować system typu Tuba?

Wyłącznie przed rozpoczęciem prac elewacyjnych. Przy wykończonej elewacji montaż wymaga ingerencji w jej wykończenie. W takim przypadku zalecamy system portefenetr na rotuli, profil naokienny lub natynkowy.

Czy typ Tuba eliminuje mostki termiczne?

System ogranicza mostki termiczne, tuba przechodzi przez ocieplenie punktowo, nie przerywając ciągłości izolacji na całej jej powierzchni. Jest to rozwiązanie korzystniejsze niż profile natynkowe, które wymagają mocowania przez całą grubość ocieplenia.

Jaka jest maksymalna grubość izolacji termicznej?

System typu Tuba przeznaczony jest dla izolacji termicznej do 20 cm zarówno styropianu, jak i wełny mineralnej.

Jakie szkło stosuje się w systemie typu Tuba?

Szkło hartowane i laminowane z otworami montażowymi o minimalnej średnicy 18 mm. Dostępne grubości to 55.2 (10,76 mm), 66.2 (12,76 mm) oraz 88.2 (16,76 mm). Dostępne kolory: bezbarwne, grafitowe, brązowe, czarne, mleczne oraz inne na indywidualne zamówienie.

Czy otwory w szkle można wiercić po zakupie?

Nie, otwory montażowe muszą być wykonane przed procesem hartowania. Minimalna średnica otworu to 18 mm.

Kiedy mierzyć szkło?

Szkło mierzymy po zakończeniu prac elewacyjnych, gdy otwór okienny i wykończenie elewacji są gotowe. Dzięki temu tafla idealnie dopasowana jest do rzeczywistych wymiarów.

Czy system umożliwia montaż rolet?

Tak, konstrukcja tuby umożliwia instalację rolet i żaluzji okiennych.

Zapytaj o bezpłatną wycenę!

Każde okno jest inne: inna szerokość, inny kolor elewacji, inny etap budowy. Dlatego oferujemy indywidualną wycenę dopasowaną do konkretnego projektu. Podaj wymiary okna, rodzaj ściany, grubość ocieplenia i wybrany kolor – przygotujemy wycenę i dobierzemy odpowiedni system montażu.
